无线信号测试软件WirelessMon
授权形式: 免费版
更新时间: 2018-08-30 15:35:07
文档语言: 简体中文
系统平台: Win2000/WinXP/Win2003
文件类别: 国产软件
文件大小: 1.81 MB
评论等级: ★★★★★
下载次数: 0(今日:,本周:,本月:

内容简介

  在无线覆盖工程中,经常需要测试现场的无线信号强度,确定无线信号是不是覆盖到位,无线信号强度是否达到要求。无线WiFi和声音一样,信号强度是可以测量的,笔记本电脑安装一个测试软件就可以测量无线信号强度,这里介绍一款最常用的无线信号强度测试软件WirelessMon。
无线信号强度测试 笔记本测无线信号
  WirelessMon是一款无线信号测试软件,能列出周边所有的无线路由器、无线AP或基站的信号强度、信道等实时信息,测量显示出来的无线信息和数值,是调整信道避免同频干扰的重要依据,是一款无线覆盖工程必备的工具软件。
无线信号强度测试 WirelessMon
  WirelessMon软件启动后,默认界面为“概要”界面,如图所示,在这个界面中可以看到无线网卡所能搜索到的所有无线信号及其信息:
左上区域:当前连接的无线信息
SSID:当前连接无线信号的SSID;
信道:信号所占用信道;
MAC地址:搜索到信号源设备的MAC地址;
强度:当前连接无线的信号强度,dBm和%相对应是一个意思;
速度:当前无线连接的通讯速度;
认证类型:AP是否进行加密;

右上区域:周围无线信道占用情况(信道的拥挤程度)

下面区域:列出周围全部无线信号及其信息
Status状态:三种状态,蓝色“当前连接的AP”、绿色“可以连接的AP”,红色“无法连接的AP”;
SSID:搜索到信号的SSID;
Channel信道:信号所占用信道;
Security加密:AP是否进行加密;
RSSI信号强度:所有接收到的信号强度,单位dBm,负得越小信号越好;
MAC地址:搜索到信号源设备的MAC地址;
无线信号测试 无线覆盖信号测量
  无线覆盖工程中要测试一下房间的信号强度,看是否达到要求,信号强度单位dBm,负得越小信号越好,根据经验通常-65dBm左右算合格,-60dBm更好。无线覆盖两个重要的指标,信号强度和AP间相互干扰(同频干扰),后期可以对无线网络进行优化,调整设置AP的信道,尽量避免和其他AP相互干扰。

无线覆盖工程调试经验技巧:

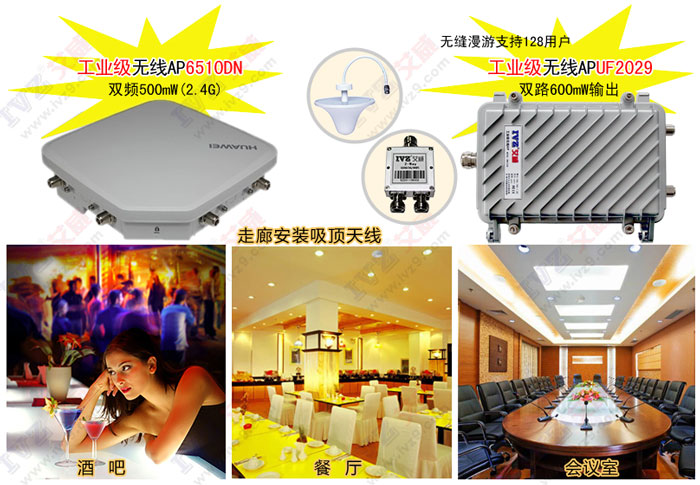

  无线AP信号的最大发射功率一般是固定的,无线WiFi的最大信号强度国家有严格的规定,中国标准最大20dBm(100mW),欧美标准最大30dBm(1000mW)。国内市面上的无线路由一般都小于20dBm大约15-17dBm(50mW)。工业AP用于大厅和室外,发射功率会大些,如:中兴和华为的工业AP无线功率为500mW,艾威UF2029工业级无线AP双路输出,每路发射功率640mW。
无线信号测试 工业级无线AP 大功率无线AP
  无线覆盖工程中,经常遇到会遇到信号不足,无线AP一般都是无线信号已经最大,想再调大发射功率一般不可能,只能调整无线AP和天线位置。根据经验通常-65dBm左右算合格,-70dBm算凑合,-75dBm算不合格。无线覆盖工程中要用测试软件WirelessMon测试房间的信号强度,笔记本电脑在床头或写字台放2-3分钟,最好记录每个房间的信号值,作为后期调试和工程验收的一个依据。
酒店无线WiFi覆盖 酒店无线信号强度测量 房间WiFi信号强度测量
  无线WiFi覆盖信号强度达标后,还要对整个酒店的无线信道进行设置和优化。用笔记本电脑安装WirelessMon软件测量周围的所有无线的信号强度,根据周围无线AP信道强度和占用情况,调整设置每个AP的信道,按1、6、11信道从空间上相互错开。
酒店无线WiFi覆盖 酒店无线信号强度测量 房间WiFi信号强度测量
  最后对整个酒店的无线网络进行延时ping值测量。具体的做法是连上无线WiFi后,ping外网,比如百度。ping内网IP,比如路由器IP:192.168.1.1,通常有线ping值延时小于3ms,无线ping值延时3-5ms,外网ping值延时30-50ms。
酒店无线WiFi覆盖 酒店无线WiFi网络延时ping值测试 WiFi网络延时
  经过对整个酒店的WiFi信号强度、无线AP的信道优化、网络延时ping值测量,确保无线网络、有线网络、路由宽带,都运行正常延时低,说明整个网络畅通健康,可以交付使用。

无线覆盖方式选择:避免同频干扰:

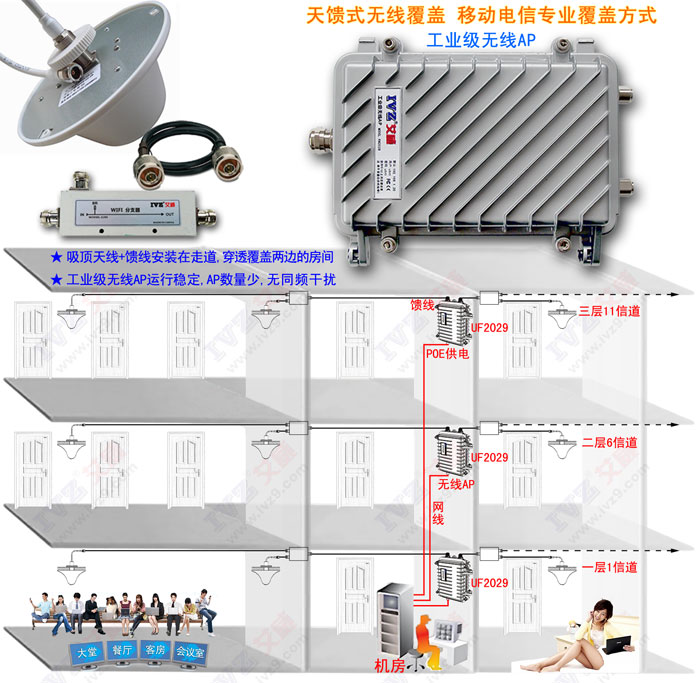

  在无线WiFi覆盖工程中,要解决好同频干扰问题,同频干扰是指两个AP工作频率如果相同,同时收发数据时会产生干扰和延时。要想办法从空间上按1、6、11信道错开。移动和电信采用专业天馈式覆盖,工业级无线AP通过馈线分接4~8个天线,1个AP占用一个信道覆盖一层楼或整栋楼,有效的避免同频干扰。如图,一层用1信道,二层用6信道,三层用11信道,这样不会产生同频干扰。
宾馆无线WiFi覆盖 酒店无线覆盖 餐饮WiFi覆盖 酒店天馈式无线WiFi覆盖
  由于每一层楼用一个工业级AP进行覆盖,这样用户走过来走过去,都是在同一个AP下,不会跨AP切换,真正做到的无缝漫游。

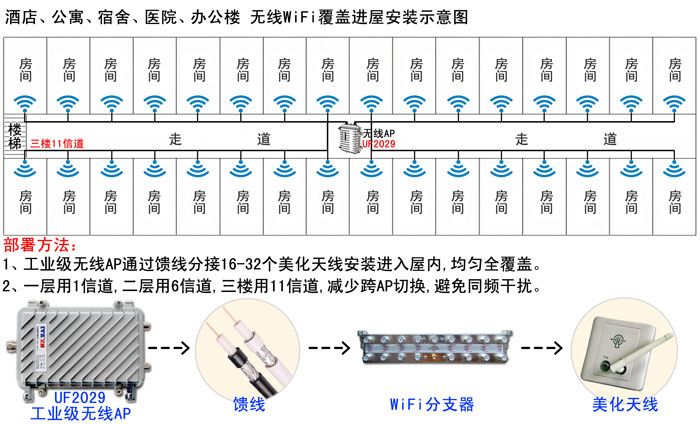

酒店 公寓 宿舍 无线WiFi覆盖安装示意图 医院 办公楼 酒店天馈式无线覆盖

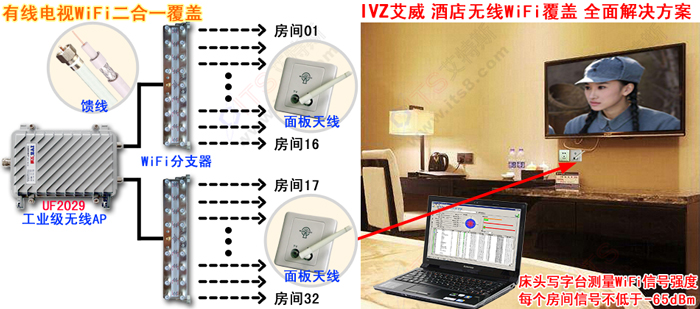

  对于结构复杂、环境密闭,墙体较厚的场所,可以采用天线安装到房间内,工业级无线AP分接16-32个天线,馈线钻孔穿墙进屋,美化天线安装在室内。这样覆盖每个房间都是在同一个AP下,不会产生同频干扰,不会出现连到隔壁的AP跳来跳去的情况。
酒店客房无线覆盖 工业级无线AP 同频干扰 酒店客房无线WiFi覆盖
  另外,每层楼只有一个工业级无线AP,全铝外壳,散热好,运行稳定可靠。每个房间的天线和馈线都是无源器件,不会坏,更适合公共场所免维护。现在人工贵,上门维护都是成本。
酒店客房无线覆盖 工业级无线AP 同频干扰 酒店客房无线WiFi覆盖

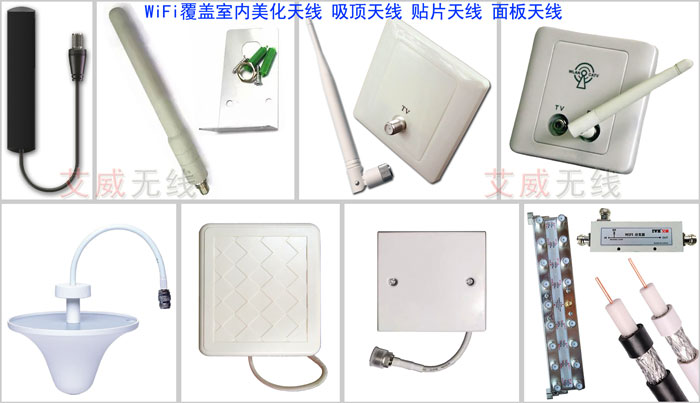

  类似于有线电视线路,馈线拐弯灵活,钻孔穿墙进入屋内,天线种类和安装位置根据现场需要选择,原有的有线电视线路也可以重复利用,更换原来的有线电视面板即可。
酒店 公寓 宿舍 无线WiFi覆盖安装示意图 医院 办公楼 酒店天馈式无线覆盖
